Unterbaudämmprofile

Unterbaudämmprofile

Schwellen- und Rahmenprofile: Der Bodeneinstand für Türen und bodentiefe Elemente
Hebeschiebetüren: Konfektionierter Unterbau für alle Systeme

Artikelnummer: UBDP Kategorie:
Alle Produkte

Mittels Stapelkontur können unterschiedliche Einstandshöhen flexibel erreicht werden.

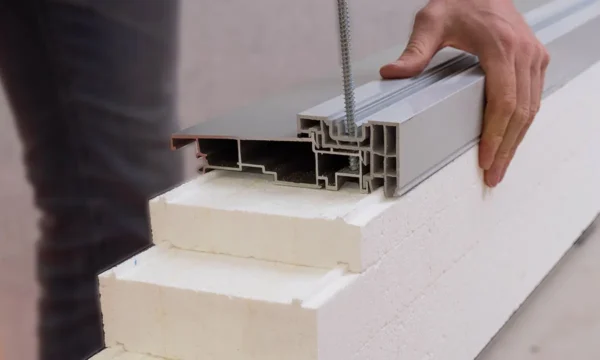

Dank der hohen Druckfestigkeit kann die Durchschraubmontage in den Rohfußboden erfolgen. Auch die Montage von Stützwinkeln ist problemlos möglich.

CFeco UDPs werden als Stangenware und auf Wunsch auch konfektioniert geliefert. Als Alternative bietet sich die Standardplatte für den Selbstzuschnitt an.

Optional können wir das UPD mit einer 1mm PVC Beschichtung liefern.

Verpackungseinheit in Karton oder lose auf Paletten bei größeren Mengen.

Schrauben und Stützwinkel sind bei uns erhältlich.

Bodeneinstand für Türen und bodentiefe Elemente.

Abmessungen:

Standardlänge: 2350mm
alternative Längen bis 6m möglich

Verpackungseinheit in Karton oder lose auf Paletten bei größeren Mengen.

Gesintertes hochverdichtetes EPSCF100CF125CF150CF200CF300CF400CF200ecoNorm
Gesintertes hochverdichtetes EPSIconIconIconIconIconIconIconNorm
Druckfestigkeit (N/mm2)
bei 10% Stauchung 1,131,641,953,535,8511,032,62 EN 826
bei 2% Stauchung0,730,810,981,933,014,311,54EN 826
Charakteristische Druckfestigkeit (N/mm2)1,021,481,55 3,195,199,972,37EN 14358
Bemessungswert der Druckfestigkeit (N/mm2)0,711,021,07 2,213,596,901,42
Sicherheitsfaktorenym=1,3/k mod=0,9ym=1,5/k mod=0,9
Berechnungswert für
Gebrauchstauglichkeit (N/mm2)
0,620,690,831,642,563,661,23
E-Modul (N/mm2)28,738,445,599,4168,7269,873EN 826
Schraubenauszug
Schraubenauszug* ⌀ 7,5mm (N)8379191.1791.8752.6774.047 1.380i.a. EN 14358
Schraubenquerzug* ⌀ 7,5mm (N)2963944935421.0121.333954i.a. EN 14358
Schraubenauszug* ⌀ 4,5mm (N) 5055657479791.7292.829701i.a. EN 14358
Schraubenquerzug* ⌀ 4,5mm (N)103112150214319500320i.a. EN 14358
Wärmeleitfähigkeit
Bemessungswert (W/mK)0,03870,03770,04230,04590,05310,06500,045EN 12667
Wasserdampfdiffusionswiderstandszahl~25EN 12086-1
Baustoffverhalten im BrandfallE (B1) schwer entflammbarEN 13501-1,
DIN 4102-1
Max. Wasseraufnahmefähigkeit 28 Tagen~5%EN 12087

* bei 40 mm Verankerungslänge

** bei 1,5 mm max. Kopfverformung, 40 mm Verankerungslänge, 30 mm Randabstand

*** 3% Langzeitverformung
